Jednym z elementów komputera generujących najwięcej hałasu oprócz wentylatorów jest dysk twardy. Z tego wpisu dowiesz się jak łatwo i tanim kosztem można wyeliminować drgania głowic HDD przenoszące się na obudowę, co uczyni Twoją stację roboczą jeszcze cichszą.



Dźwięk HDD

Źródła hałasu generowanego przez dysk twardy są zasadniczo dwa. Pierwsze to szum talerzy, drugie zaś to chrobotanie głowic w trakcie pracy. O ile pozbycie się świstu talerzy wymaga stosowania specjalnych skrzynek bitumicznych (tudzież kąpieli wodnej/piaskowej HDD – wersja dla hardkorowców) i są to rozwiązania dość kosztowne, to zminimalizowanie odgłosów wydawanych przez głowice jest banalnie proste.



Standardowy montaż dysku

Spójrzmy na zdjęcia poniżej. W klasycznym wariancie montażu dysk jest za pomocą 4 śrub na sztywno połączony z obudową. Najczęściej wpięty w sanki 3,5″ tuż pod napędami optycznymi. Jak nietrudno się domyślić takie mocowanie dysku doskonale przenosi na obudowę komputera wszelkie drgania. We w miarę komfortowej sytuacji jesteśmy jeśli obudowa jest solidna, wykonana z grubej blachy, natomiast w większości tanich obudów blacha ma grubość niemalże papieru co sprzyja powstawaniu licznych rezonansów w takt pracy głowic HDD.



HDD w sankach 3,5 cala - widok z boku | Wyciszanie twardego dysku



HDD w sankach 3,5 cala - widok z przodu | Wyciszanie twardego dysku



Pomimo zasadniczej wady wymienionej powyżej taki sposób montażu ma jedną niezaprzeczalną zaletę – obudowa komputera poprzez boczne ścianki dysku odprowadza z niego trochę ciepła.



Wibroizolacja dysku

Rozwiązanie, które prezentuję poniżej nie jest niczym odkrywczym i myślę, że już sporo osób na nie wpadło, jest jednak niezwykle proste, więc każdy może je łatwo zastosować w domowym zaciszu. Do podwieszenia dysku będziemy potrzebować dwa ok. 40cm odcinki gumy. Ja stosuję grubą gumę o przekroju okrągłym, dostępną w każdej pasmanterii, ale może być nawet… gumka do majtek (jeśli nie zależy nam na aspekcie wizualnym). Moim zdaniem, warto aby guma miała oplot z tkaniny, który w razie jej sparcenia zabezpieczy dysk przed upadkiem wewnątrz komputera.



Gumę przewlekamy przez otwory w zatoce 5,25″, tak jak to pokazuje zdjęcie, trochę napinamy i wiążemy na mocny supeł. Następnie przewlekamy przez nie HDD i… cieszymy się zmniejszeniem stukotu HDD przy operacjach odczytu/zapisu.

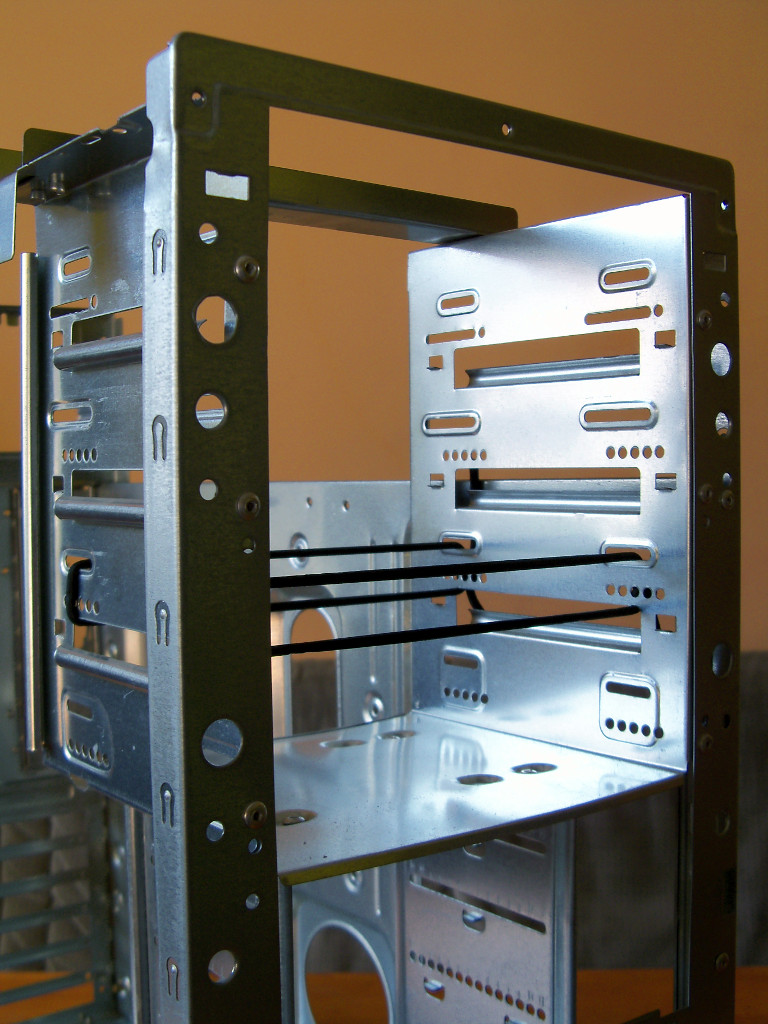

Wibroizolatory z gumy | Wyciszanie twardego dysku



Podwieszony HDD | Wyciszanie twardego dysku



Mała uwaga – jeśli taki system montażu zastosujemy do dysku, który ma tendencję do zbytniego nagrzewania się rozważmy czy nie warto byłoby chłodzić go dodatkowo jakimś dużym, powolnym, cichym wentylatorem. Na pewno będzie nam wdzięczny – w końcu przechowuje cenne dane 😉



Koniecznie napisz w komentarzach czy rozwiązanie okazało się przydatne dla Ciebie. A może znasz jeszcze inną metodę odizolowania „twardziela”?



Powyższą treść znaleziono m.in. dzięki następującym frazom kluczowym:

  • anything
  • estrada i studio wyciszanie dysku twardego
  • wyciszenie dysku hdd

22 odpowiedzi na: „Wyciszanie twardego dysku”

  1. Daniel napisał(a):

    Nie wiem ale myślę o jakiś podobnym rozwiązaniu które sprawi Że nie będą Wibrowały mi dyski twarde 🙂

  2. wesoly napisał(a):

    Genialne! Dlaczego na to nie wpadłem? Biegam tyczkami mikrofonowymi, gdzie izolacja mikrofonów jest realizowana właśnie w ten sposób …. ale na to nie wpadłem! świetny pomysł!

  3. Cichy napisał(a):

    Własnie zrobiłem coś podobnego. Wbrew opiniom, że dysk będzie się bardziej nagrzewał temperatura pracy dysku … spadła o kilka stopni 🙂 Podniosłem go w miejsce bardziej wentylowane, pewnie dlatego. No ale jeśli chodzi o głośność – NIEBO a ZIEMIA 🙂

    • Vibender napisał(a):

      No i o to chodzi 🙂 Sam mam dysk podwieszony w ten sposób naprzeciwko wlotu powietrza i dodatkowo owiewany przez wentylator skręcony na minimum. Temperatura rzadko przekracza 30 stopni w stresie.

  4. jajqo napisał(a):

    Zastosowałem na grubszych recepturkach, bardzo fajny pomysł, teraz jeszcze muszę sobie załatwić nowe solidne gumki 😉 Pozdrawiam i dzięki za pomysł

  5. Black napisał(a):

    Proszę o podpowiedź autora lub forumowiczów, jakiej grubości użyć gumkę 1,5 – 2,0 – 2,5 mm

  6. Black napisał(a):

    Dzięki za odpowiedź, jak zamontuje dysk to się odezwę co z tego wyszło.

    • Vibender napisał(a):

      Powodzenia 🙂 Aha, jeśli HDD będzie za bardzo zwisać zawsze możesz gumkę złożyć 2-3 razy (tyle, że więcej jej pójdzie).

  7. Black napisał(a):

    Witam, dysk zamontowany na gumce 3mm i od razu przyjemniej, mój dysk to WD Black 1TB jest nowy i dość głośno działa i w dodatku strasznie wibruje, na dniach zamierzam wymienić dysk na nowy w serwisie WD lecz najpierw muszę zorganizować zastępczy na backup.
    Dzięki za poradę jeszcze przy okazji spróbuję obwinąć ze dwa razy dysk gumką i zobaczę efekty.
    Za gumkę w niemczech zapłaciłem 1 euro za 3mb 🙂 dodam ze są również gumki płaskie lecz nie maja takiej elastyczności ja okrągła.

  8. Rafał napisał(a):

    Dzięki za tę poradę. Dysk ucichł. W zasadzie wcale go nie słychać podczas pracy. DZIĘKI!

  9. ze7zez napisał(a):

    Zastanawiam się na głos przy jakiego rodzaju pracy głowica dysku – mimo małej masy – jest w stanie wprowadzić dysk w rezonans.
    Analogicznie, silniki disla umieszczone na zawieszeniu z gumy potrafią wywołać rezonans samochodu przy niskich obrotach.

  10. Witka napisał(a):

    Wszystko fajnie ale jak pozbyć się tego chrobotania głowić, bo na moim dysku słychać tylko ten chrobot

    • Vibender napisał(a):

      Mogę polecić tzw. bitumenbox. Gumki ograniczają jedynie przenoszenie drgań głowicy na obudowę.

  11. lechu napisał(a):

    To jest bardzo dobre rozwiązanie. Dawno temu zawiesiłem dyski na zwykłych gumkach z pasmaterii. Komputer zauważalnie ściszył się. Dysków talerzowych już nigdy nie przykręcę na sztywno do obudowy, chyba, że jest to dysk SSD i taki przykręciłem na śrubkach.

  12. Bolek napisał(a):

    to świetny pomysł, szkoda że wcześniej na to nie wpadłem. Aczkolwiek uważać na starsze dyski i te szybsze z wieloma talerzami. Mogą się lekko podgrzewać.
    – ja system mam na SSD więc ten drugi dysk w „gumkach” prawie nic nie robi więc może wisieć … i jaka cisza, he he …

    • Vibender napisał(a):

      Podgrzewanie HDD to rzeczywiście ważna kwestia. U mnie dysk jest chłodzony dużym, wolnoobrotowym wentylatorem, wciągającym powietrze z przodu obudowy i w tej chwili ma całe 25 stopni Celsjusza. Żeby usłyszeć wentylator, musiałem przystawić ucho do obudowy i… tak… po tych kilku latach już mu łożyska padły, ale jeszcze się kula 😉

      SSD to świetna sprawa swoją drogą, zwłaszcza na system 🙂

  13. eagors93 napisał(a):

    Czy guma z oplotem poliestrowym też się nada, czy lepiej tkaninowy?

  14. Anonim napisał(a):

    czy jest mozliwosc dokupienia zatok do zalman z3 plus ?
